02 · Base Light Core · CAD
Light Core
in CAD.
Assieme parametrico della base Light Core con le lavorazioni di dettaglio, costruito dalla stessa pipeline della Standard (tools/cad/standard_assembly.py --base light, parametri in tools/cad/light_params.py): controlli di collisione in HOME, CENTER, MAX e DOCK, sweep di 125 pose, traiettoria del trasferitore, masse contro la BOM. Valori MULE / TARGET.
Light Core17,7 kg dal CADSoglia 18 kgICD v4
Controlli
0 collisioni.
| Config | X / Y / Z | Collisioni | Giochi < 8 | STEP | 3D |
|---|---|---|---|---|---|

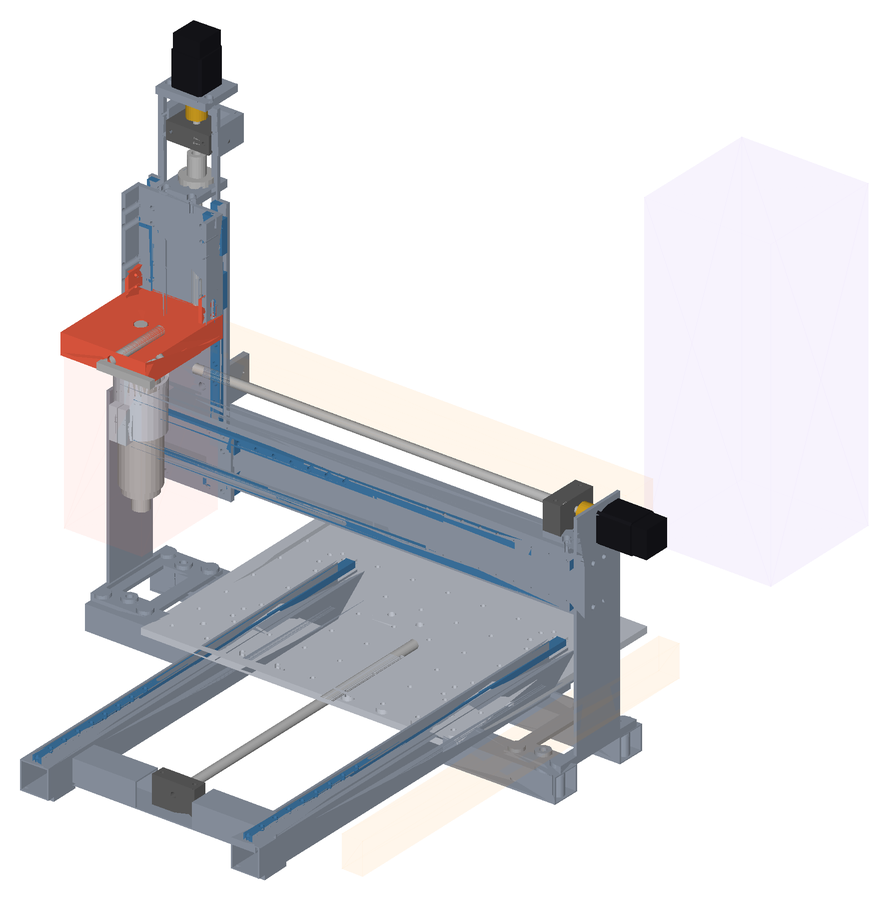

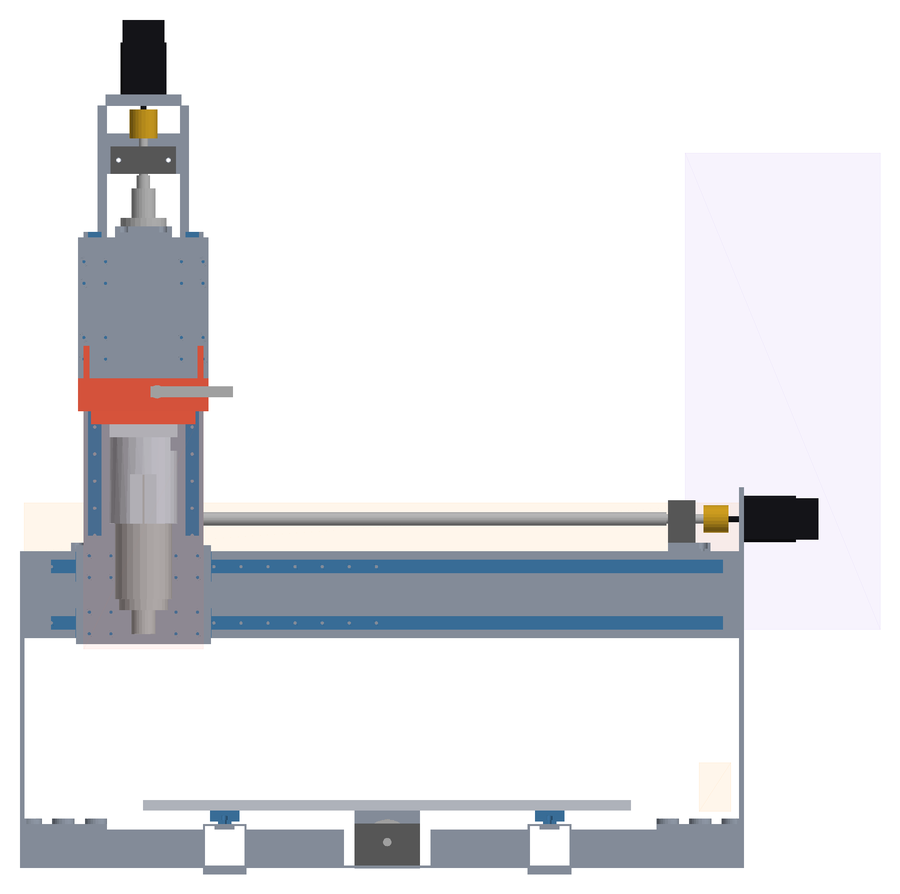

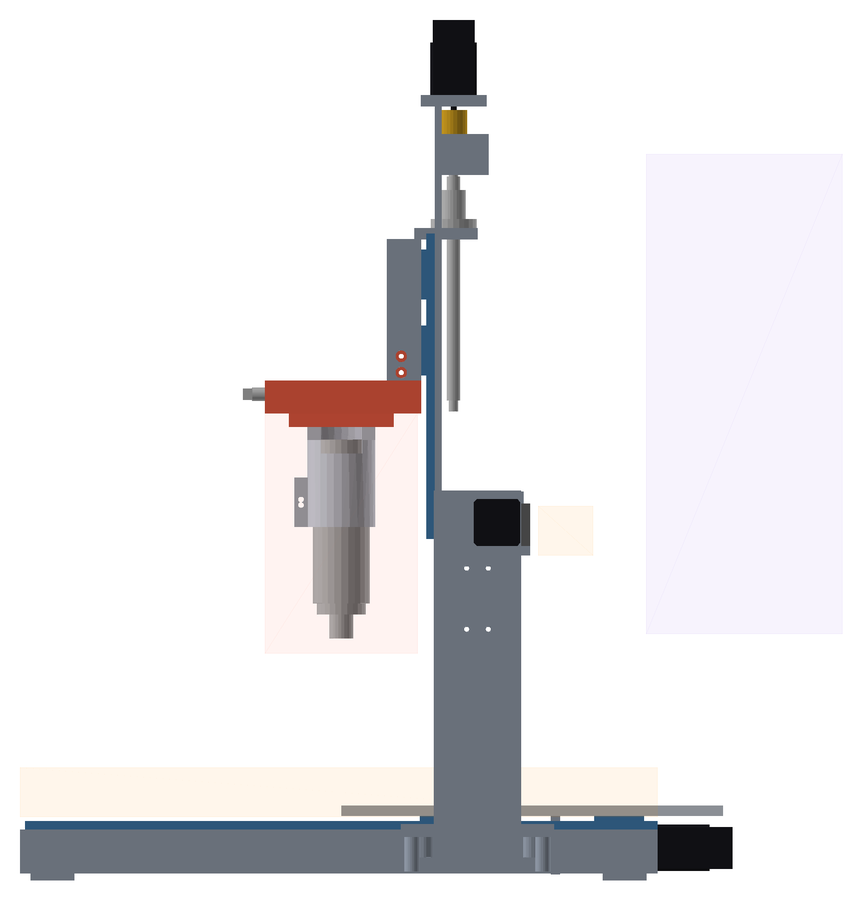

| HOME | 0 / 0 / 0 | 0 | 0 | STEP ↓ | 3D |
| CENTER | 225 / 175 / -70 | 0 | 0 | STEP ↓ | 3D |

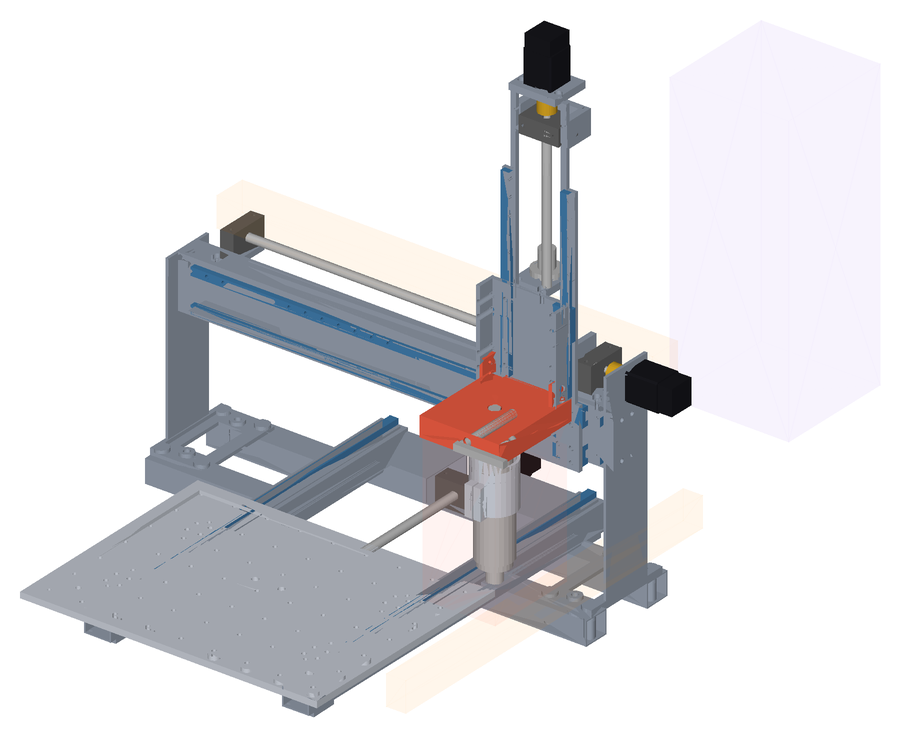

| MAX | 450 / 350 / -140 | 0 | 0 | STEP ↓ | 3D |
| DOCK | 440 / 0 / 0 | 0 | 0 | STEP ↓ | 3D |
Sweep 125 pose: 0 collisioni, 0 FAIL, 0 WARNING. Trasferitore 42 pose: 0 collisioni.
Masse
17,7 kg.
| Riga BOM | Pezzo | BOM kg | CAD kg |
|---|---|---|---|
| ML-BAS-001 | Telaio basamento | 1,8 | 1,9 |
| ML-GAN-002 | Spalle gantry | 0,7 | 0,8 |
| ML-GAN-001 | Trave gantry | 1,2 | 1,2 |
| ML-BRK-001 | Staffe chiocciole, motori e supporti | 0,5 | 0,5 |
| ML-TBL-001 | Tavola Y / tooling plate | 2,2 | 2,2 |
| ML-XC-001 | Carrello X | 0,5 | 0,5 |
| ML-Z-001 | Piastra asse Z | 0,3 | 0,3 |
| ML-TD-001 | Master kinematic plate | 0,4 | 0,4 |
| ML-TD-002 | Base spindle receiver | 0,3 | 0,3 |
| ML-SP-003 | Spindle mount | 0,2 | 0,2 |
| ML-TD-003 | Clamp manuale | 0,2 | 0,2 |
Macchina: 17,7 kg dal CAD (commerciali dalla BOM) contro 17,6 kg della BOM; soglia 18 kg: PASSA. Ingombro 737 × 709 × 789 mm.
Scelte
- Stessa cinematica e stessa ICD v4 della Standard (ponte fisso, tavola Y, ToolDock comune): cambiano componenti e sezioni.
- MGN12 / MGN12H su X, Y e Z, SFU1204 su tutti gli assi, NEMA17; spindle BLDC 400 W ER11 Ø52 (classe) nel mount comune.
- Light a piastre (D036): trave in tubo 40 × 80 senza canale, guide X a 52 mm sulla faccia, vite X e BK10/BF10 sul cielo della trave su spessori 8 mm; staffa della chiocciola X dal retro del carrello sopra la trave.
- Telaio a scala in tubi 40 × 40 × 1,5: longheroni, traversa BF, traversa di coda 40 × 80 con BK e motore Y, 4 sbalzi sotto le flange ICD §5 delle spalle; niente traversa anteriore.
- Spalle a piastra 4 mm ai lati della trave, flangia ICD §5 10 mm scaricata attorno a M8 e spine (rialzi +50 mm); motore X sulla spalla destra all'altezza della vite.
- Vite Z fissa-libera (solo BK10 in alto, corsa 140), guide Z a 90 mm, carrello e slitta 6 mm senza ali; asse spindle a 67 mm dalla slitta (inviluppo testa ±70 a 8 mm dalle guide Z).
- ToolDock manuale: albero a camma nella master sul pull-stud comune (≥ 0,5 kN); sedi del clamp automatico e dei connettori del Platform Pack già lavorate.
- Massa dal CAD sotto la soglia di 18 kg (D010): tavola D018 invariata; le masse dei commerciali restano quelle della BOM.
Viste di controllo
Rigenerare
python tools/cad/standard_assembly.py --base light, poi standard_parts.py, export_glb.py e render_views.py con lo stesso --base light.
